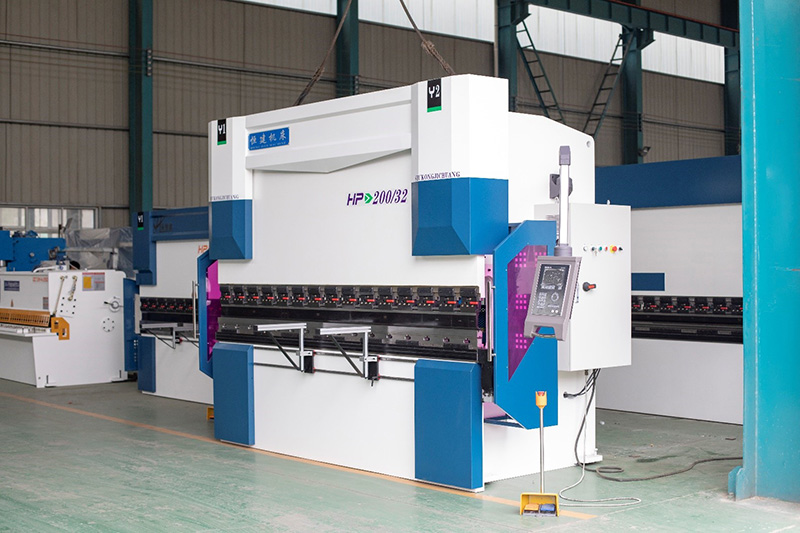

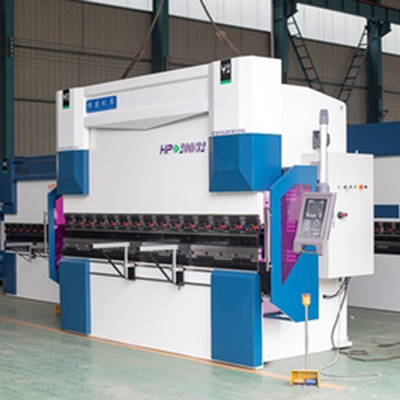

Листогибочный Пресс (серия WE67K)
Особенности
- Полностью сварная конструкция, обладающая высокой прочностью и жесткостью. В основных компонентах используется ANSYS FEM (анализ методом конечных элементов) для обеспечения надежности и точности машины.

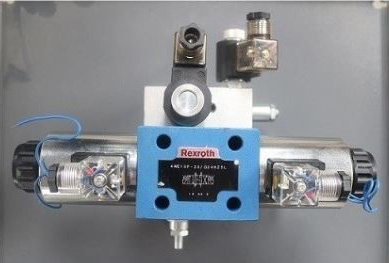

- В основных масляных цилиндрах используется метод управления отличный от других подобных прессов: используется метод управления с обратной связью, состоящий из электрогидравлического серво клапана и решетчатой линейки, импортированных из Германии. Клапан отличается превосходной точностью обратной связи, обеспечивая стабильную работу. Для обеспечения единообразия регистрируются угол изгиба клапана и его положение.

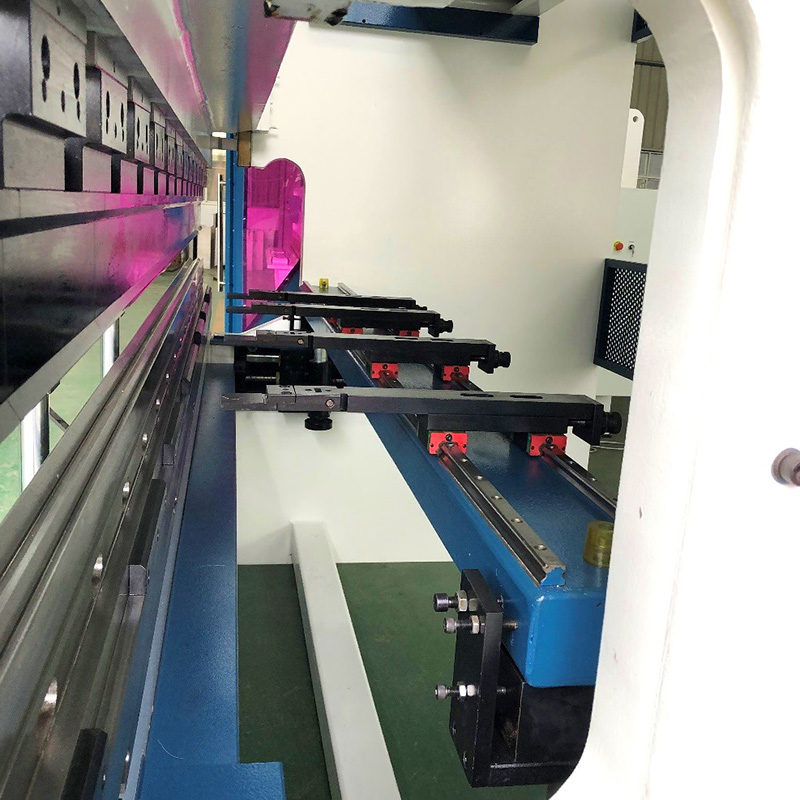

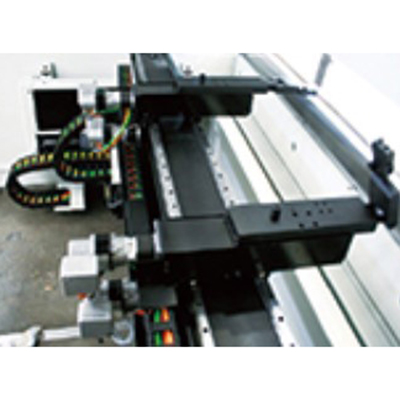

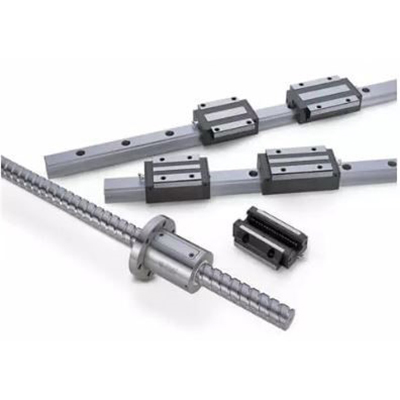

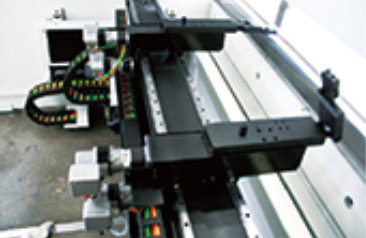

- Для большей точности, все функциональные части заднего упора импортируются. Мы также используем многоосный задний упор для повышения точности измерения в соответствии с потребностями клиентов.

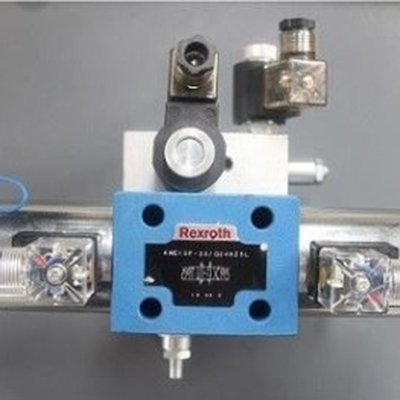

- В гидравлической системе используется интегрированная система управления, импортированная из Германии. Она отличается простой конструкцией, что сокращает количество трубопроводов, необходимых для обеспечения стабильности работы.

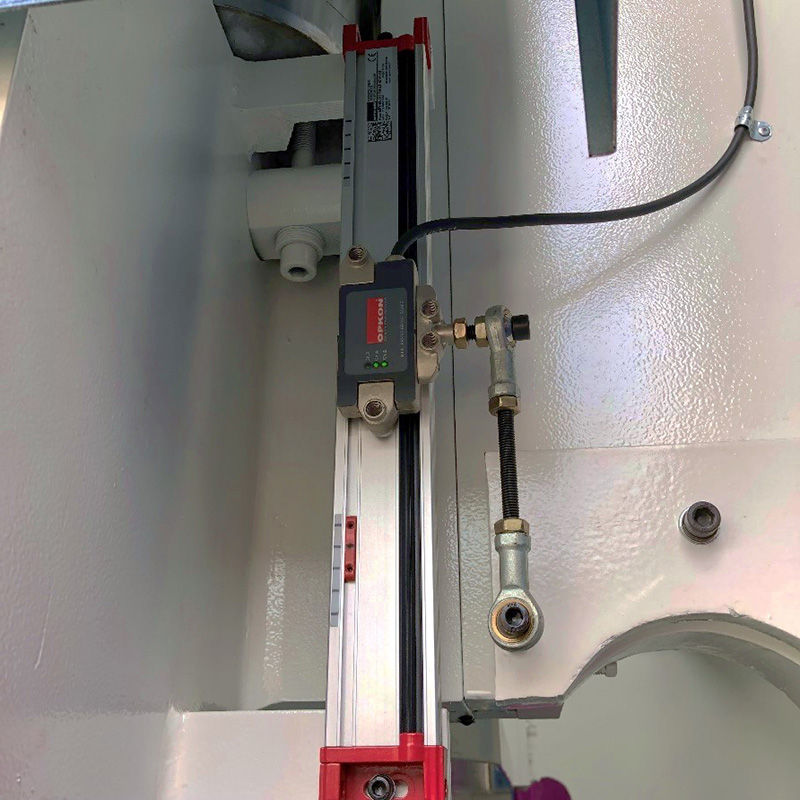

- На С-образной раме с обеих сторон установлены высокоточные решетчатые шкалы, что исключает влияние деформации на точность гибки.
- Рабочий стол поддерживает гидравлическую компенсацию прогиба, что придает эффективность работе
- Системы числового программного управления на электрогидравлических листогибочных машинах импортируются ( итальянская ESA, голландская DEL EM, швейцарская CYBELEC), что позволяет выполнять ряд функций, включая программирование угла гибки и автокоррекцию, регулировку давления гибки, отвод заднего упора и многое другое.
Технические характеристики
| Номинальная сила | КН | 1000 | 2500 |
| Длина стола | мм | 3200 | 3200 |
| Расстояние между рамами | мм | 2650 | 2670 |
| Глубина отверстия | мм | 340 | 360 |
| Ход поршня | мм | 160 | 250 |
| Подгонка Поршня | мм | 40 | 100 |
| Открытая высота (макс) | мм | 450 | 480 |
| Скорость поршня | Нет загрузки | мм / с | 60 | 60 |
| Полная нагрузка | мм / с | 8 | 12 |
| Возвращение | мм / с | 66 | 66 |

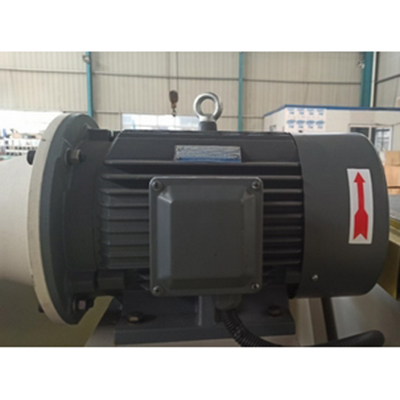

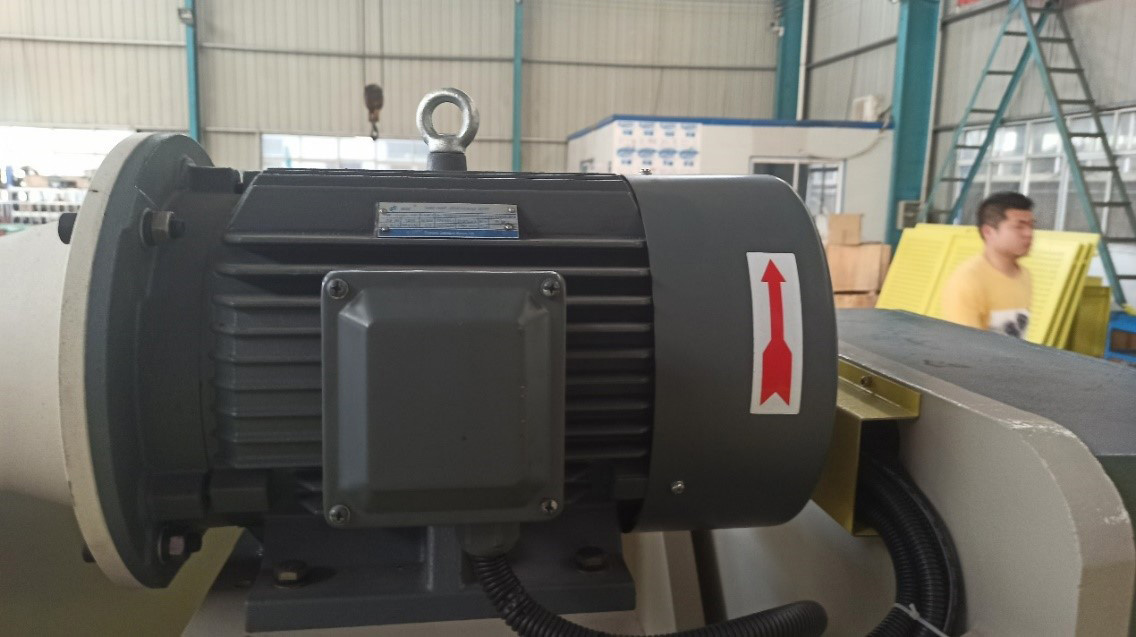

| Основная сила | Модель | | Y132M-4 | Y160M-4 |
| Мощность | КВт | 7,5 | 18,5 |
| Скорость | об / мин | 1440 | 1440 |

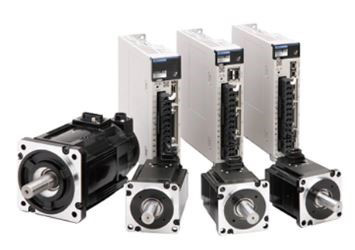

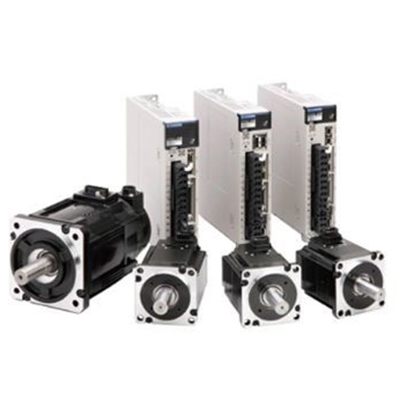

| Серводвигатель заднего упора | Модель | | HN160T-M050C3A-6 | HN160T-M050C3A-6 |
| Мощность | КВт | 1 | 1 |
| Скорость | об / мин | 2200 | 2200 |

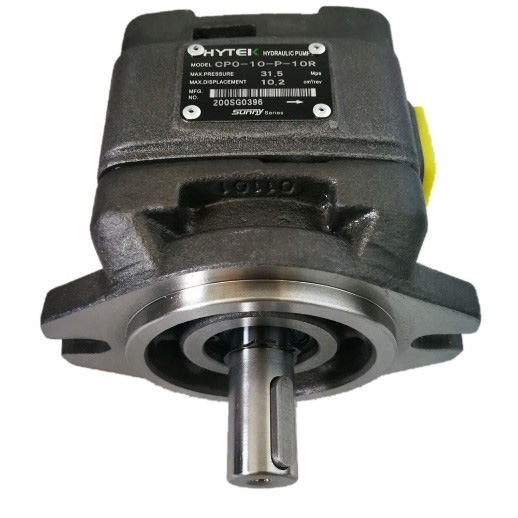

| Шестеренчатый насос | Модель | | NT2-G16F | NT2-G40F |
| Давление | МПа | 25 | 28 |
| Скорость потока | мл / об | 16 | 40 |
| Габаритные размеры | Длина | мм | 3200 | 3200 |
| Ширина | мм | 1400 | 1800 |
| Высота | мм | 2500 | 2850 |
| Рабочее давление (макс) | МПа | 25 | 28 |
Дополнительные Системы Управления

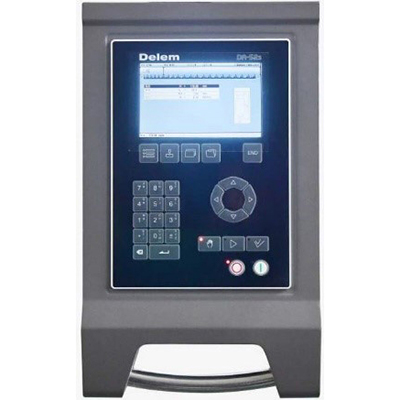

Система управления ДА-52С
- 6,4-дюймовый цветной ЖК-дисплей
- Максимальное 4-осевое управление
- Быстрое программирование
- "Горячая клавиша" навигации
- Регулировка компенсирующей намотки рабочего стола
- Склад оснастки / материалов / продукции
- 266 МГц процессор
- 64 МБ памяти
- 30 верхних штампов и 30 нижних штампов
- Диагностическая программа

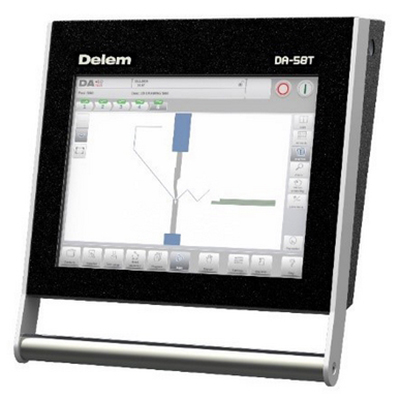

Система управления ДА-58Т
- Функция встроенного ПЛК (программируемого логического контроллера)
- 2D графический режим программирования сенсорного экрана
- 15-дюймовый цветной TFT-дисплей высокого разрешения
- Счетная система процесса гибки
- Компенсация прогиба
- Серво и инверторное управление
- Программа управления по оси Y
- Сложный алгоритм управления с открытым и закрытым контуром
- Интерфейс USB
- Программа для автономного программирования Profile-58TL

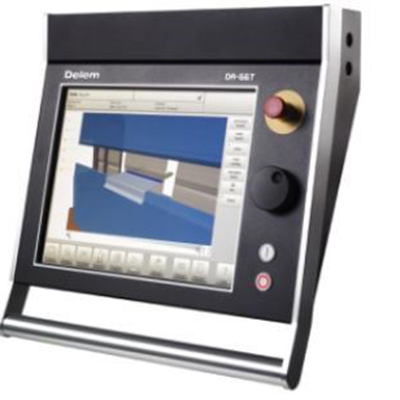

Система управления ДА-66Т
- 2D графический режим программирования сенсорного экрана
- Отображение трехмерной графики
- 17-дюймовый цветной TFT-дисплей высокого разрешения
- Управление ЧПУ с Microsoft Windows
- Внешний интерфейс USB
- Многозадачная операционная система
- Датчик углового позиционирования
Наша компания предлагает широкий выбор гибочных станков и оборудования для металлообработки, а также все объёмные услуги по настройке оборудования с использованием передового программного обеспечения. Благодаря квалифицированным сотрудникам нашей компании и благодаря строгой системе контроля качества, наше оборудование является безопасными и надежными. Для получения дополнительной информации, пожалуйста, свяжитесь с нашим агентом, и он расскажет вам всё о нашей компании и производимом нами оборудовании.
